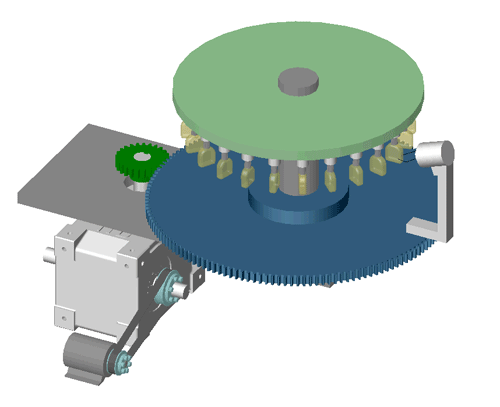

凸轮分割器--齿轮分割驱动计算 点击这返回总目录
须知：修改草绿色范围内数值，粉红色的为建议尺寸，可以不用修改；黄色为自动计算尺寸，不得修改；
参
数
输
入
区		 间歇分割定位等份(N) = 6
每分割驱动时间(t1) = 1 sec
每分割定位时间(t2) = 1 sec 直接结果 选择的实际负载Te要大于 6.65 kg. m
入力轴回转数(N) = 100 rpm
大齿轮直径(D2) = 40 cm 需要电机功率要大于 0.32 kw
大齿轮重量(W2) = 15 kg
小齿轮直径(D1) = 10 cm 摩擦扭矩 1.01 (kg. m)
小齿轮重量(W1) = 5 kg
夹具重量m1 = 1.5 kg/组 静扭矩(惯性扭矩) 2.31 kg.m
工件重量m2 = 1 kg/组
夹具数量(N1) = 24 Pcs
夹具固定的节圆半径Re（PCD/2）
 = 25 cm
转盘底部,支撑有效半径(Rf) = 25 cm
凸轮转位角度θ = 180 度
回转盘直径D = 60 CM
回转盘厚度Dh = 1.5 cm
安全系数fe = 2
摩擦系数u = 0.15
假设马达效率Z = 0.7
凸轮曲线系修正正弦曲线（m.s） 最大非向性速度(Vm) = 1.76
最大非向性加速度(Am) = 5.53
凸轮最大扭力系数(Qm) = 0.99
以下为计算过程：
零
件
质
量		  回转盘重量( 钢件)W3 = D2²π/4*Dt*ρ*1/1000
= 33.079995 kg
夹具总重量(W4) = m1×N1
= 36 kg
工件总重量W5 = m2×N1
= 24 kg
圆
盘
惯
性
矩		      小齿轮惯性矩(I1) = ( W1×R1^2 )/(2*G )
= 0.000637755 (kg.m.S^2)
大齿轮惯性矩(I2) = (W2×R2^2)/(2*G)
= 0.031 (kg.m.S^2)
回转盘惯性矩(I3) = W3×R2²/2G
= 0.152 (kg . m . S^2)
夹具惯性矩(I4) = ( W4×Re^2)/G
= 0.23 (kg . m . S^2)
工件惯性矩(I5) = W5*Re²2²/G
= 0.153061224 (kg.m.S^2)
出力轴最大角加速度(α1) = 72×π×Am×N²/(S×(θ/m)²)
= 64.344 (rad / S^2)
惯
性
扭
矩
T
i		 静扭矩(惯性扭矩)(Ti) = Ti1+Ti2
= 2.31 (kg / m)
工作圆盘惯性扭矩Ti2 = (I2+ I3+I4+I5)*(N/N1)^2*α2*(N1/N)
2.273 (kg / m)
小齿轮惯性扭矩Ti1 = I1*α1
0.0410 (kg / m)
摩擦扭矩(Tf) = u * w * R * (N / N1)
= 1.0132 (kg . m)
作功扭矩(Tw)   在间歇分割时没有作功,因此 Tw = 0
以上总负载扭矩(Tt) = Ti + Tf + Tw
= 3.3271 (kg . m)
实际负载扭矩…(Te) = Tt*fc
= 6.654209313 (kg . m)
入力轴扭矩(Tc) = 360/(S*θ)*Qm*Te  注:入力轴起动负载扭矩视为0 , 因此 Tca =0
= 2.1959 (kg . m)
计算所须之马力(P) = (Tc*n)/(975*Z)
= 0.322 KW
选型案例（兆奕分割器）
